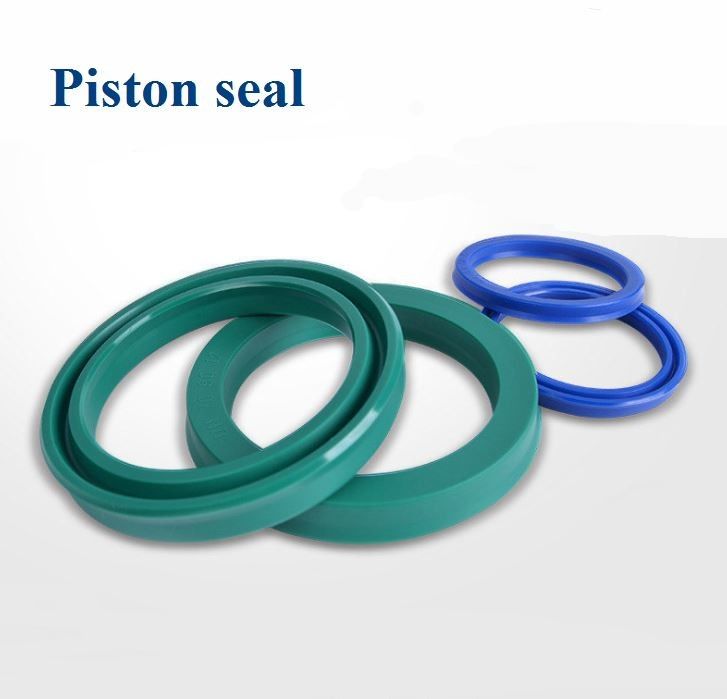

Le guarnizioni del pistone del silicone sono costruite specialmente per le applicazioni di potere fluido, questi composti forniscono la resistenza all'usura eccezionale e le proprietà eccezionali dell'estrusione. Compatibile con virtualmente tutti i media, dimostrano la grande prestazione agli estremi della temperatura.
Le guarnizioni del pistone del silicone sono interne alla testata ed alla guarnizione di cilindro contro la camicia del cilindro, impedente il liquido lo scorrimento attraverso la testata di cilindro. Ciò permette che l'accumulazione di pressione da un lato del pistone, facendo il cilindro estenda o ritiri. Le guarnizioni del pistone del silicone sono classificate tipicamente (pressione che agisce da entrambi i lati) nelle guarnizioni a semplice effetto (pressione che agisce da un lato soltanto) ed ad effetto doppio. La sezione trasversale della guarnizione del pistone del silicone è profilo di Y, che è progettato per la sigillatura, la rotazione ed il lavoro di pressione.
Le guarnizioni del pistone del silicone pricipalmente sono fatte dallo stampaggio ad iniezione della lavorazione con utensili della muffa di compressione della gomma di silicone o di LSR (LIM) con i piatti medi della muffa. Le guarnizioni del pistone del silicone sono migliori nel sigillamento, il limite della durata e di pressione di esercizio senza conserva l'anello rispetto all'altra guarnizione di gomma dei tuffatori, che pricipalmente sono fatte della gomma dell'unità di elaborazione o di NBR.
Note:
1. Il margine & il bordo della guarnizione del pistone del silicone non dovrebbero avere lampeggiamento della gomma di silicone (sbavature) perché girerà quando il dispositivo sta funzionando. Per la funzione di sigillamento, la guarnizione del pistone del silicone sta richiedendo nella tolleranza di dimensione e di progettazione, particolarmente per il bordo della guarnizione.
2. I piatti medi della muffa sono smusso elaborati dallo strumento di taglio, che consumerà con l'elaborazione. Di conseguenza lo strumento di taglio deve essere cambiato frequentemente.
Proprietà della guarnizione del pistone del silicone:
Sigillamento eccellente
Meno attrito e movimento regolare
Resistenza della pressione buona ed ampio campo di pressione applicabile
Struttura semplice e basso costo
Installazione facile
guarnizione del pistone di ilicone & profilo Ring Sealing Principles di Y
Contando sul labbro aperto, l'anello di Y attacca la superficie di coppia in un contatto lineare, producendo» lo sforzo di punta del contatto sotto pressione media, l'ad alta pressione, la maggior pressione del contatto. Quando le parti dell'accoppiamento fanno il moto relativo alla velocità di lavoro, forme di strato di una membrana di liquido d'isolamento fra fare scorrere e le labbra di sigillatura la superficie di coppia, producente così effetto di sigillatura. Dopo che il labbro di sigillamento indossato, ha l'abilità automatica della compensazione causata da pressione media.
Anello della guarnizione & di Y del pistone con il labbro laterale per l'asse. Dopo ogni moto alternativo, un piccolo liquido (medium del lavoro) rimane fra il labbro principale ed il labbro laterale. Con l'aumento di moto alternativo, della volontà liquida restante riempita di stanza fra il labbro principale ed il labbro laterale, infine formanti un'area speciale di assediamento».
Mentre il labbro principale è nello stato di lavoro, la sua pressione è superiore alla pressione di esercizio nella piccola camera dovuto il incompressibility di liquido nell'area di assediamento». Al momento, lo sforzo del contatto fra il labbro laterale e la superficie di coppia è inoltre più forte dello sforzo del contatto fra il labbro principale e la superficie di coppia.
Di conseguenza forze di estensione di asse il liquido nell'area di assediamento» di nuovo alla piccola camera, formante lo stato di sigillatura affidabile, che migliora la prestazione di sigillamento dell'anello di Y. L'ad alta pressione nell'area di assediamento», nel maggior sforzo del contatto dal labbro laterale su superficie di coppia e nel sigillamento sarà
migliore.
Y Ring Applications
La bocca del labbro deve essere verso il lato con ad alta pressione durante l'installazione dell'anello di Y. Soltanto in questo modo, può Y suonare per produrre l'effetto di sigillatura.
Lo spazio adatto fra lo scivolamento delle parti di coppia deve essere controllato per impedire la radice dell'anello di Y la spremuta nel intermittence di superficie di coppia di sigillatura nell'ambito di alta pressione a causa di deformazione di plastica materiale.
Per quanto riguarda l'anello di Y, di cui la pressione di esercizio è più di MPa 16, per l'assicurazione della vita dell'anello di Y
la portata, anello elastico deve essere installata nella radice dell'anello con sigillo per impedire la radice la spremuta nello spazio adatto.
Per tenere la stabilità commovente e per evitare il capovolgimento & la distorsione durante il moto alternativo, l'anello sostenente può essere installato al labbro dell'anello di Y.
Anello della guarnizione & di Y del labbro con l'anello sostenente
1. compressione unidirezionale
